NB模塊應用方案隨著近幾年智能家居行業的火爆，智能鎖在生活中出現的頻率也越來越高，目前智能鎖使用非機械鑰匙作為用戶識別ID的技術，可連接和智能化成為了諸多形態功能不同的智能家居產品的主要共性。溫度控制計、家用攝像頭、煙霧報警器、智能插座、智能音箱，我們家庭中原本平常無奇的產品都隨著智能化大潮開始連接入互聯網，通過智能手機與應用進行調控。智能門鎖就是智能家居的又一拓展領域。與傳統門鎖或是密碼鎖相比，現在主流技術有，感應卡，指紋識別，密碼識別，面部識別等，極大的提高了門禁的安全性，但是以上安全性的前提是通電狀態下，如果處于斷電狀態下智能鎖則形同虛設。智能門鎖的關鍵功能就是通過NBIoT的低功耗技術，借助智能手機以及配套應用，直接通過手機開門。了提升安全性則需要智能鎖擁有內置電池采集各項基本數據將數據傳輸?shù)椒?wù)器采集到異常數據自動向用戶發出警報由于在智能鎖安裝后不易拆卸，所以要求智能鎖電池使用壽命長；門的位置處于封閉的樓道中，則需要更強的信號覆蓋以確保網絡數據實時傳輸；智能家居終端數量多，必須保證足夠的連接數量；最重要的是在加入以上功能后，還能保證設備成本控制在可接受范圍下。

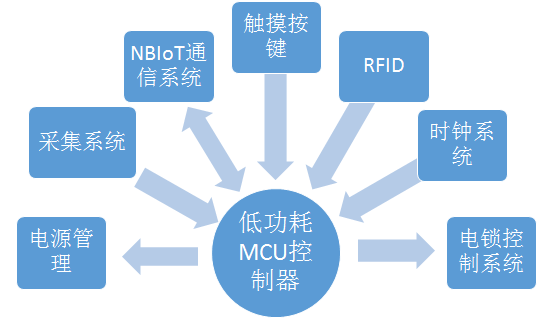

該設計采用低功耗32位MCU 作為主控，外圍包括門禁識別系統（RFID）、觸摸按鍵、時鐘系統、電源管理、采集系統（電能、開關門狀態等）、電鎖控制系統、NBIoT無線通信系統(SN12模塊)。系統框圖如下：
圖1：智能門鎖系統框圖
智能鎖系統主要負責控制門鎖、識別門禁卡、采集電量、門鎖狀態報警等功能，并通過無線通信系統的NB-IoT模塊（SN12）連接物聯網平臺，平臺連接用戶手機，實現遠程控制；并通過觸摸IC提供觸摸按鍵輸入功能，實現密碼輸入開關門等功能。
圖2：智能門鎖功能框圖
l NB-IoT擁有低功耗的特點，僅使用兩節AA電池可待機十年，大大減少后期維護成本，
l 超強信號覆蓋，可覆蓋室內和地下室，保證了信號穩定性。
l 海量的連接，滿足智能家居多個終端同時連接。
l 更低的模塊成本，預期的單個連接模塊不超過5美元，以后還會更低。
